汽車采制樣設備
汽車采樣機主要用于汽車煤車廂取樣，主要型式為橋式結構。設備本體主要包括：大小行車、液壓（電動）驅動系統、長螺旋全斷面采樣頭、初級給料機、破碎機、二級給料縮分一體機、收集器（或封裝機）及控制系統；配套輔助設施包括：測距定位系統、車輛識別系統、無人值守系統、大水份旁路、監控照明等。

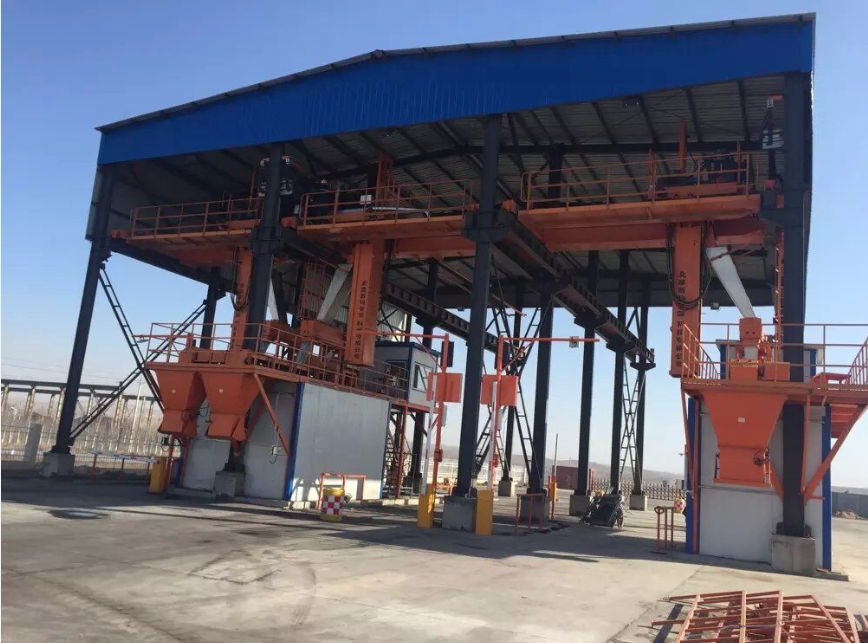

汽車采樣機一般露天布置，配套建設主體鋼結構和防雨大棚，北方高寒區域需配套建設操作室和制樣室（固定建筑），南方區域則配套建設鋼結構彩鋼板房。
該產品是燃料智能化建設關鍵設備，是燃料智能化系統正常使用的主力設備之一；我公司在產品升級上著重提升如下關鍵技術：
1、北方高寒區域設備穩定運行；
2、摻燒泥煤的煤種實現可靠機采；
3、設備全斷面采樣并隨機布點；
4、采樣小車不被頂翻；
5、采樣坐標與指令坐標誤差不超過5cm；
6、設備不存在漏煤現象；
7、車廂定位、車輛識別、就地無人值守控制系統一體化建設。
該產品可實現遠程控制【與智能管控系統接口（或與DCS控制系統接口）、與自動制樣機接口（或樣品傳輸系統）接口）】
采樣機結構參數表
|
序號 |
名稱 |
參數 |
|
1 |
設備名稱 |
汽車入廠煤采樣機 |
|
2 |
型號 |
SM/M-B1 |
|
3 |
大車軌距 |
≥6m |
|
4 |
結構形式 |
橋式結構 |
|
5 |
適應車型 |
20-150t 各種型號載重運輸汽車 |
|
6 |
最大采樣行程 |
全斷面 |
|
7 |
采樣頭直徑 |
219、273、325mm等三種規格可選 |
|
8 |
采樣頭距地面高度 |
3800-5000mm（根據車型確定） |
|
9 |
大車行走有效距離 |
14-18m（根據車型確定） |
|
10 |
制樣粒度 |
6mm或13mm |
|
11 |
供電方式 |
電纜滑車 |
|
12 |
適應來煤粒度 |
≤500mm |
|
13 |
采樣方式 |
按GB/T19494.1-2004 規定設計，既可全自動任意點采樣，也可人工任意選點每車采樣1～5 點，每點采樣量：≥ 100 ㎏, 深層全斷面采樣 |
|
14 |
單點初級子樣質量 |
≥100Kg |
|
15 |
留樣質量 |
0.5-5KG |
|
16 |
縮分比 |
初級1:6；二級1:4～1：40 |
|
17 |
系統損失水分 |
小于0.5% |
|
18 |
控制方式 |
遠程控制（DCS控制、上位機控制系統）/ 半自動/ 手動 |
